Download MCU Board simulator (free) 1.10 free on android

Android MCU Prototype Board Simulator (GRATUIT)

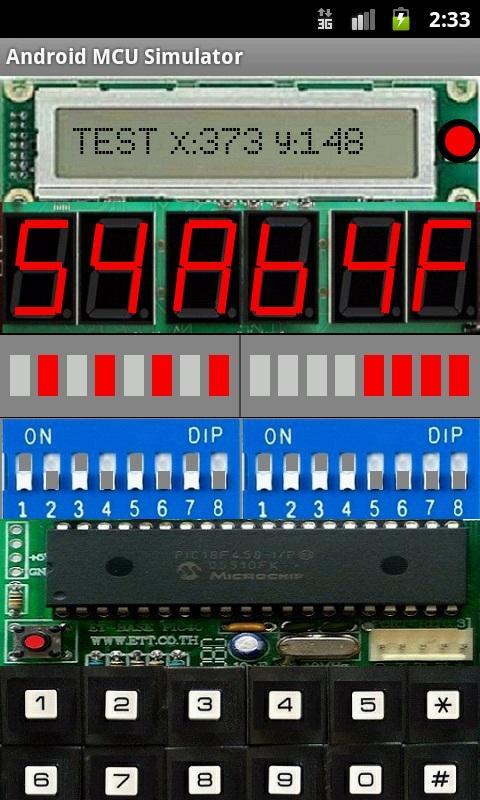

Le simulateur MCU pour Android OS exécute un code de langage d'assemblage similaire au 68705 MCU sur une carte prototype à l'écran simulée. Idéal pour les amateurs, les étudiants, les enseignants ou toute personne qui aime expérimenter avec des processeurs micro-contrôleurs et des cartes prototypes électroniques. C'est aussi amusant d'apprendre la langue d'assemblage!

AndMCU simule à la fois les logiciels et le matériel. Comme sur une carte prototype réelle, votre code ASM doit configurer les ports d'E / S MCU pour contrôler le matériel connecté, tel que l'éclairage des segments sur les chiffres, ou la lecture des frappes à partir du clavier ou des commutateurs de trempette.

Vous pouvez utiliser l'éditeur de texte intégré simple ou tout éditeur de texte Android de votre choix pour écrire votre code d'assemblage, puis le charger dans Andmcu pour l'exécuter.

L'assembleur intégré a de nombreuses directives utiles telles que le mode de trace étape par étape, les points de rupture, le vidage des contenus de la mémoire dans un fichier HTML, ajustant la vitesse du CPU et la sortie automatique du code chargé. Il prend en charge les OPCodes suivants (sous-ensemble de l'ensemble d'instructions MCU 68705):

NOP, CLC, CLI, SEC, SEI, STOP, SWI, TAXE, TXA, LDA, LDX, STA, STX, ADD, ADC, CLR, CLRA, CLRX, DEC, DECA, DECX, INC, INCA, INCX, SUB, SBC,

Et, CMP, com, coma, comx, cpx, eor, lsl, lsla, lslx, lsr, lsra, lsrx,

NEG, NEGA, ORA, ROL, ROLA, ROR, RORA, TST, TSTA, BRA, BSR, BCC, BCS,

BEQ, BNE, BHI, BLO, BLS, JMP, JSR, RTS, RTI, BCLR, BSET.

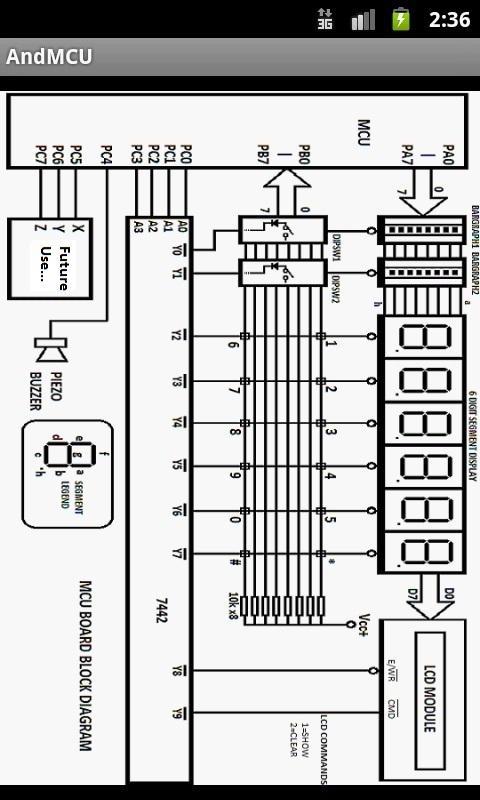

La carte AndMCU simule les composants matériels suivants:

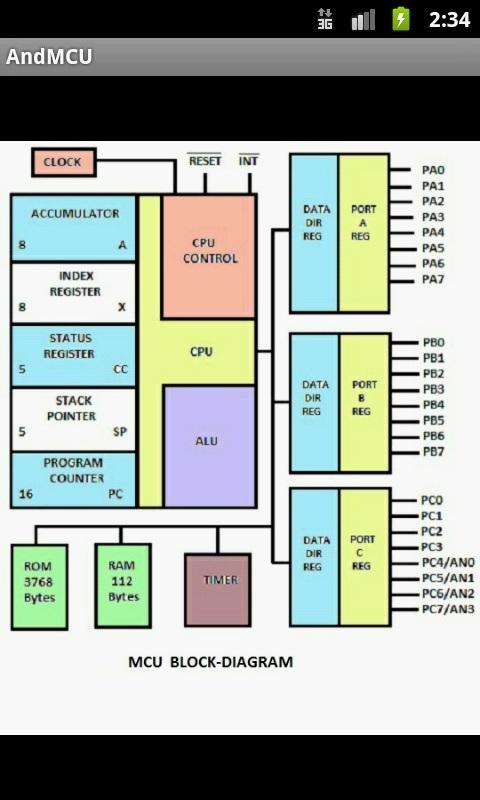

1) CPU 8 bits avec des ports bidirectionnels 3x 8 bits.

2) Affichage à 6 chiffres

3) Affichage LCD à 16 caractères

4) Interrupteurs de DIP 2x 8 bits

5) Affichages de bargraphe LED 2x8

6) clavier à 12 touches

7) 1 buzzer piézo

8) Interruptions externes, temporelles et logicielles

9) 1 entrée analogique (capteur de lumière).

* Fonctionne sur des résolutions d'écran jusqu'à 1080 x 1920 (Full-HD).

(Ce n'est pas un émulateur de processeur rapide - c'est un simulateur à des fins éducatives. Voir la documentation sur le site Web de MMCU pour plus de détails.)

Il s'agit de la version apportée à la publicité de MMCU (gratuit).

Si vous aimez cette application, veuillez prendre en charge le développement ultérieur en achetant la version sans publicité auprès du Google Play Market. La version sans publicité permet également le défilement de films pour l'éditeur intégré.

Permission Internet: Activé de l'assistance AD ​​(ADMOB).

Quoi de neuf dans la dernière version 1.10
